一、系统概述
HS6000B型气体泄漏定量报警系统主要应用在变电站内35KV SF6开关室及500KV、220KV、110KV GIS室，对SF6组合电器设备室环境中SF6气体泄漏情况和空气中含氧量进行实时监测。主要由气体取样分析模块、风机控制器、监测主机及辅助功能模块组成。系统结构上更加小巧，安装更加简单。适合面积较小的场合，节省投入成本。
二、系统组成
1、监测主机
主要完成系统绝大部分控制、协调、显示、输出等功能。
采用的是 TFT真彩工业级显示屏，图形化界面设计，操作
更加方便，多种外形设计, 适合现场安装。
2、取样分析模块
主要完成所有的检测功能和多路样气取样工作，内置
SF6传感器，氧气传感器和温湿度传感器，采用长寿命取样
泵，进口电磁阀组。
3、风机控制器
内置独立的CPU，支持多种工作模式，自动完成风机
控制工作。分开关型输出和脉冲型控制输出两种。
4、其他辅助配件
LED显示屏、声光报警器和红外人体探头。
三、功能特点
1、环境中氧气和SF6气体含量监测显示功能，用户可调整SF6、O2的报警参数。
2、 采用进口原装变送器，误差小于50ppm。
3、 独创的每天自动零点校准功能，自动克服漂移和误报。
4、 发生报警时，自动开启风机和声光报警。
5、 人体感应，自动启动风机或语音系统。
6、 缺氧或SF6含量超标，强制排风功能。
7、宽工作电源设计185～250VAC，防浪泳和雷击功能。
8、 超大彩屏液晶LCD显示，仿Windows界面，人性化操作界面。
9、 巡检间隔用户可调，需增加有限成本，监测点可扩充一倍，加大检测密度。
10、 支持RTU遥测遥信功能。
11、 海量报警数据记录存储功能，长寿命设计。
四、技术参数
|
科目 |
性能指标 |
科目 |
性能指标 |
|
|
SF6浓度指标 |
|
氧气浓度指标 |
|
|
|
测量范围 |
0-3000uL/L,最小分辨率1uL/L |
测量范围 |
0~25.0%或定制 |
|
|
测量精度 |
≤50uL/L |
测量精度 |
≤±0.5%F.S或定制 |
|
|
报警门限 |
1000uL/L或自定义 |
报警门限 |
18.0%或自定义 |
|
|
温度指标 |
|
湿度指标 |
|
|
|
测量范围 |
-55℃~+125℃ |
测量范围 |
0~100%RH |
|
|
测量精度 |
±0.5℃ |
测量精度 |
±2% |
|
|
其他指标 |
||||
|
检测点 |
标准配置4点 |
|||
|
报警输出 |
继电器空接点输出，可与RTU相连，同时RS485报警输出 |
|||
|
存储容量 |
报警事件自动输出，海量存储，自动更新 |
|||
|
风机控制器 |
开关型：直接控制风机电源；脉冲型：与风机控制开关相连。可根据现场情况选配 |
|||
|
风机工作模式 |
定时启动、报警启动、有人时自动启动、远程启动、手动启动等 |
|||
|
主机安装方式 |
主机多种形式：壁挂式、3U19英寸标准机箱等。 |
|||
|
通讯方式 |
Rs485或CAN2.0 2400bps |
|||
|
电源电压 |
85-265VAC 50HZ |
|||

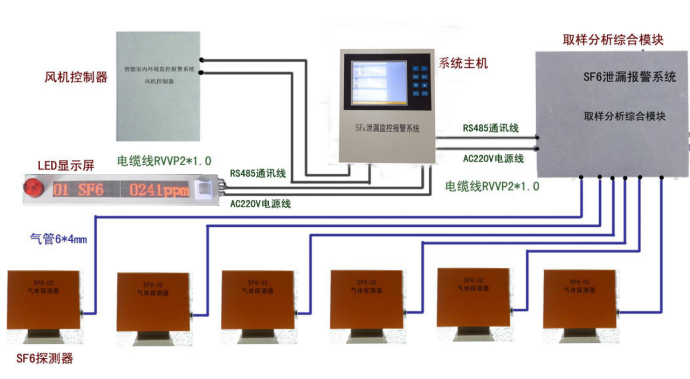

五、系统连接图
